    視覺檢測的工作流程解決方案解析

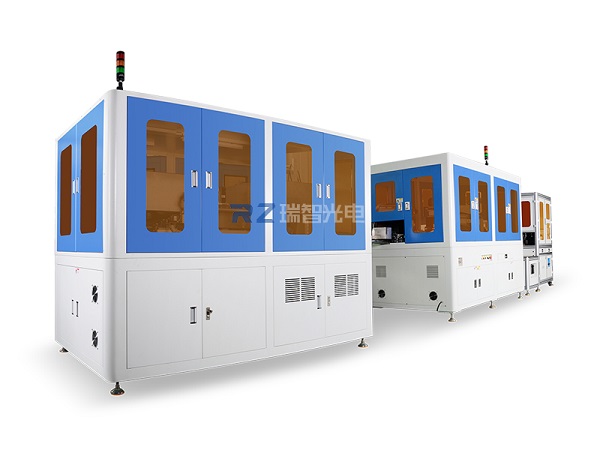

    1、工件定位檢測器探測到物體已經運動至接近攝像軟件的視野中心，向圖像采商品逐一通過視覺檢測機商品逐一通過視覺檢測機集部分發送觸發脈沖，可分為連續觸發和外部觸發。

    2、圖像采集部分依照事先設定的程序和延時，分別向攝像機和照明軟件發出啟動脈沖。

    3、攝像機停止目前的掃描，重新開始新的一幀掃描，或者攝像機在啟動脈沖來到之前處于等待狀態，啟動脈沖到來后啟動一幀掃描。

    4、攝像機開始新的一幀掃描之前打開曝光機構，曝光時間可以事先設定。

    5、另一個啟動脈沖打開燈光照明，燈光的開啟時間應該與攝像機的曝光時間匹配。

    6、攝像機曝光后，正式開始一幀圖像的掃描和輸出。

    7、圖像采集部分接收模擬視頻信號通過A/D將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。

    8、圖像采集部分將數字圖像存放到處理器或計算機的內存中。

    9、處理器對圖像進行處理、分析、識別，獲得測量結果或邏輯控制值（合格或不合格）。

    10、處理結果控制流水線的動作、進行定位、糾正運動的誤差等。

    11、通過Excel等方式打印缺陷輸出結果（生產批號、缺陷位置、坐標、面積、類別、產生時間等信息內容）。

    從上述的工作流程可以看出，設備視覺解決方案是一種較為復雜的軟件。由于大部分軟件監控對象全是運動物體，軟件與運動物體的匹配和協調動作尤為重要，因此給軟件各部分的動作時間和處理速度帶來了嚴格的規定。在某些應用領域，例如設備人、飛行物體導制等，對整個軟件或者軟件的一部分的重量、體積和功耗都會有嚴格的規定。
