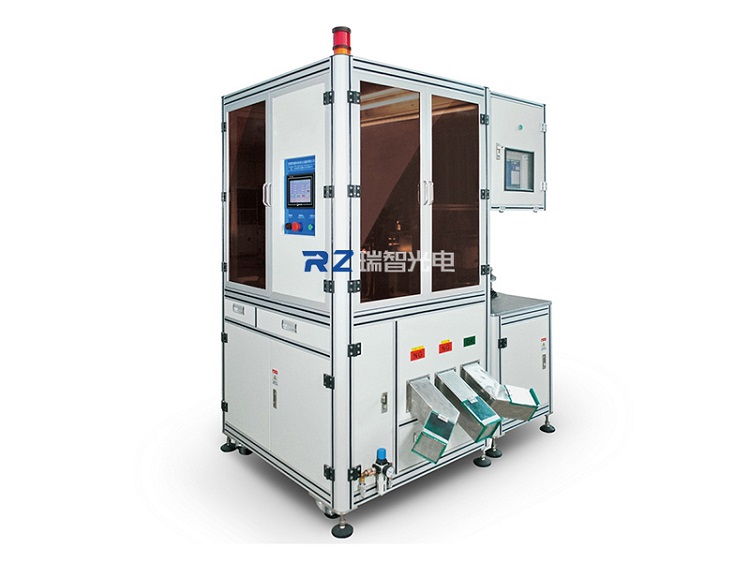

視覺檢測設備機器視覺檢測系統的工作原理是通過機器視覺產品（即圖像攝取裝置，分為CCD和CMOS兩種）將捕獲的目標轉換為圖像信號，并將其發送到專用圖像處理系統，這些信息被轉換成數字信號；圖像系統對這些信號執行各種操作，以提取目標的特征，然后根據判別結果控制設備在現場的動作，該過程相對復雜。下面瑞智光電就為大家詳細介紹一下視覺檢測設備機器視覺檢測系統的工作流程！

    視覺檢測設備機器視覺檢測系統的工作流程：

    1、首先通過工件定位檢測器檢測物體是否在移動或靠近相機系統的視場中心。如果在該范圍內，則將觸發脈沖信號發送到圖像采集部分。

    2、圖像獲取部分根據設計人員預先設置的步驟和延遲，將啟動脈沖發送到相機和照明系統。

    3、照相機停止當前掃描并重新開始新的幀掃描，或者照相機在開始脈沖到達之前處于等待狀態，并在開始脈沖到達之后開始幀掃描。

    4、如果采用的策略是曝光策略，則應在相機開始新的幀掃描之前打開曝光機制，并可以根據使用要求預先設置曝光時間。

    5、如果使用曝光策略，則需要使用另一個啟動脈沖來打開照明，燈光的開啟時間應與相機的曝光時間匹配。

    6、照相機曝光后，正式開始掃描和輸出一幀圖像。

    7、圖像獲取部分接收模擬視頻信號并通過A/D將其數字化，或直接接收由攝像機數字化的數字視頻數據。

    8、圖像獲取部分將數字圖像信息存儲在緩沖器，處理器或計算機存儲器中，以進行圖像處理和顯示。

    9、處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制值。

    10、根據計算機給出的處理結果，控制流水線的運動，執行定位并糾正運動中的誤差。

    視覺檢測設備機器視覺檢測系統的工作流程主要是以上幾點，這是一個相對復雜的過程，對系統各種參數的設置都有嚴格的要求。
