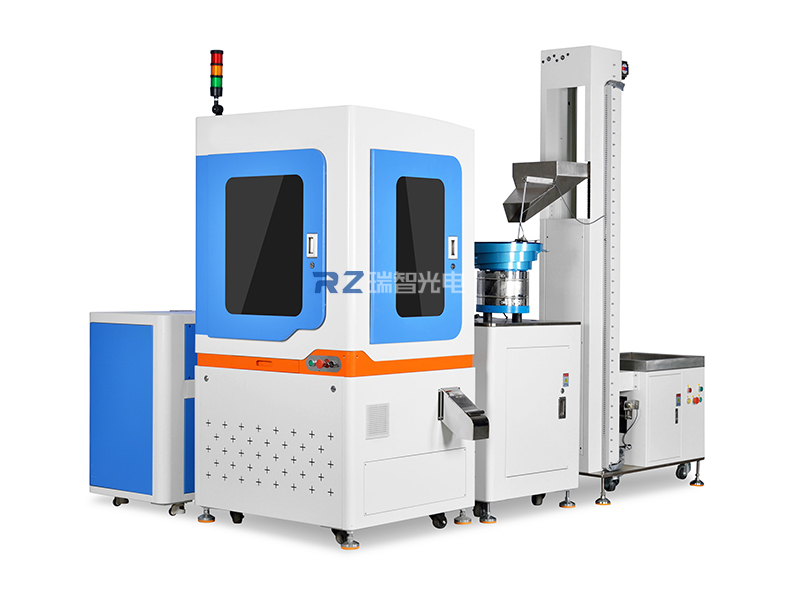

    CCD視覺檢測設備在工業生產中的應用越來越廣泛，基本上我們所能接觸到的行業都有應用到。CCD視覺檢測設備主要用于檢測產品的尺寸及外觀缺陷等方面。今天，我們就來介紹一下CCD視覺檢測設備在產品尺寸檢測方面的流程及優勢！

    一、CCD視覺檢測設備檢測產品尺寸的流程

    1、首先，將檢測到的物體逼近或移動到工業相機視野的中心，如果是，則將觸發脈沖信號發送到圖像采集卡；

    2、圖像采集卡根據設計人員預先設置的程序和延遲將啟動脈沖發送到工業相機或照明設備，但有一些工業相機和照明設備在系統初始化時開始啟動。

    3、工業相機停止當前掃描，然后重新開始新的幀掃描；有時工業相機需要在開始脈沖到達之前等待，而幀掃描在開始脈沖到達之后開始；

    4、如果使用的策略是曝光策略，則應在工業相機開始新的幀掃描之前打開曝光結構，并應根據您的實際需要通過程序或硬件設置曝光時間；

    5、如果采用曝光策略，請使用另一個啟動脈沖來開啟照明設備，特別是保持啟動時間應與工業相機的曝光時間匹配；

    6、工業相機曝光后，圖像幀的掃描和輸出正式開始；

    7、如果工業相機的輸出是模擬信號，則圖像采集卡將對從工業相機接收到的信號進行A/D轉換，以將其數字化。如果輸出是數字信號，則將保存圖像采集卡；

    8、圖像采集卡將圖像信號發送到緩沖區，處理器或計算機內存以進行圖像處理和顯示；

    9、處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制變量，然后根據這些結果對其進行處理，以控制其他設備（例如機械設備等）以完成相關動作并執行定位。糾正運動錯誤等，例如糾正機械臂的位置。

    二、CCD視覺檢測設備在產品尺寸檢測方面的優勢

    工業生產中使用的CCD視覺檢測設備具有測量功能，可以自動測量產品的外觀尺寸，例如輪廓，孔徑，高度，面積和其他尺寸的測量。尺寸測量是生產過程中或生產后質量檢測的重要部分。CCD視覺檢測設備，機器視覺在尺寸測量方面具有其獨特的技術優勢，可以降低人工成本并為企業帶來可觀的收益。因此，其應用越來越廣泛。

    CCD視覺檢測設備，機器視覺尺寸測量基于一種相對測量方法，該方法通過可追溯性，放大倍率校準，自動邊緣提升和屏幕圖像測量來計算實際尺寸。在精密測量中，放大倍數必須為35倍或更高才能達到微米級的精度。此時，視線寬度小于5mm。對于大于5mm的物體，必須將其與位移分析讀數和窗口測量值結合使用。

    為了精確地測量小尺寸，CCD機器視覺檢測設備被用于安裝大功率工業或顯微透鏡，范圍從微小的生物細胞直徑和數量到較小的裝配間隙尺寸到較小的機械零件和電子產品等等。

    CCD視覺檢測設備是一種非接觸式測量方法，可以避免損壞被測物體。它適用于高溫，高壓，流體，環境危害以及其他難以接近被測物體的場合。它可以代替手動操作，以確保生產效率和安全生產。

    盡管有很多方法可以測量產品的尺寸，但是大多數測量方法都是不可重復的，無效的或不一致的。實踐表明，CCD視覺檢測設備，基于機器視覺技術的尺寸測量具有良好的連續性和較高的精度，大大提高了工業在線測量的實時性和準確性，并顯著提高了生產效率和產品質量控制。CCD視覺檢測設備是一種高效率高精度的尺寸檢測設備。
